簡介

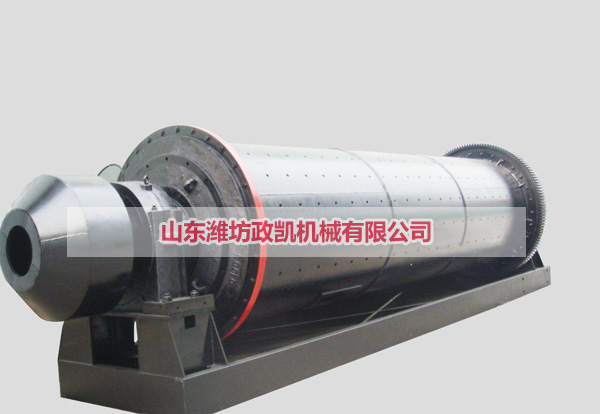

     球磨機是物料被破碎之后，再進行粉碎的關鍵設備。這種類型磨礦機是在其筒體內裝入一定數量的鋼球作為研磨介質。

它廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業，可分為干式和濕式兩種磨礦方式。根據排礦方式不同，可分格子型和溢流型兩種。

工作原理

     球磨機是由水平的筒體，進出料空心軸及磨頭等部分組成，筒體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與筒體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段。

     根據研磨物料的粒度加以選擇，物料由球磨機進料端空心軸裝入筒體內，當球磨機筒體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它附在筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。

     物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝各種規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

筒體在回轉的過程中，研磨體也有滑落現象，在滑落過程中給物料以研磨作用，為了有效的利用研磨作用，對物料粒度較大的一般二十目磨細時候，把磨體筒體用隔倉板分隔為二段，即成為雙倉，物料進入第一倉時候被鋼球擊碎，物料進入第二倉時候，鋼段對物料進行研磨，磨細合格的物料從出料端空心軸排出，對進料顆粒小的物料進行磨細時候，如砂二號礦渣，粗粉煤灰，磨機筒體可不設隔板，成為一個單倉筒磨，研磨體也可以用鋼段。

     原料通過空心軸頸給入空心圓筒進行磨碎，圓筒內裝有各種直徑的磨礦介質（鋼球、鋼棒或礫石等）。當圓筒繞水平軸線以一定的轉速回轉時，裝在筒內的介質和原料在離心力和摩擦力的作用下，隨著筒體達到一定的高度，當自身的重力大于離心力時，便脫離筒體內壁拋射下落或滾下，由于沖擊力而擊碎礦石。同時在磨機轉動過程中，磨礦介質相互間的滑動運動對原料也產生研磨作用。磨碎后的物料通過空心軸頸排出。

安裝注意事項

     球磨機應安裝在牢固的混凝土基礎上。球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖。為了保證使用過程中球磨機各部件的位置精度不發生大的變化，球磨機的基礎應采用整塊式結構。

     混凝土基礎耐壓強度達到75%以上后即可在上面安裝球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求，預留孔內無雜物和積水、無油污。采用“地線法”進行安裝作業時，在基礎上表面應預埋“中心標板”。安裝前基礎上畫出所有中心線并在“中心標板”上做出醒目的沖點標記，作為安裝時的中線基準。

     吊裝之前應對球磨機分部位全面進行驗收，發現問題及時處理。

     1、主軸承部分的具體要求參看主軸承部件裝配圖。

     2、筒體部分參看回轉部分裝配圖。

     3、傳動部分參看傳動部分裝配圖。

     4、整體相對位置參看總裝圖。
